NTC温度传感器常见故障分析与维护要点

一、核心结构与工作原理

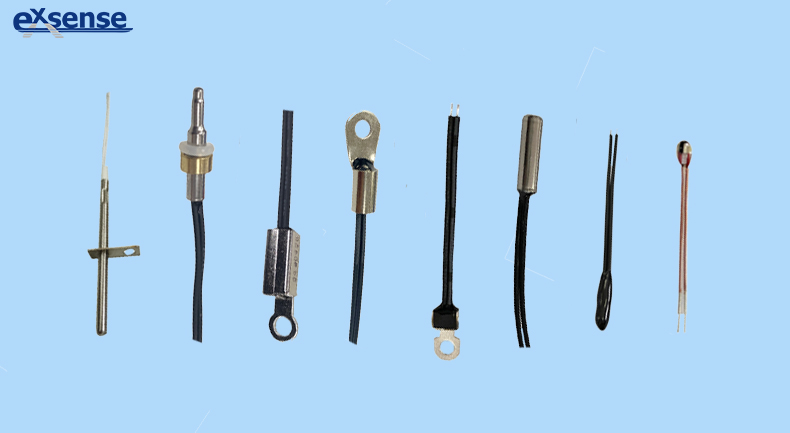

所有NTC温度传感器的底层技术逻辑具有一致性：以NTC热敏电阻为核心敏感元件，通常封装于金属或塑料外壳内，通过延长导线与金属端子（或接线端）实现电路连接。其工作原理基于 NTC 热敏电阻的负温度系数特性——在特定测量功率下，电阻值随温度升高呈指数级下降。通过实时监测电阻值变化，可精准反推环境温度，从而实现温度检测与控制功能。

二、典型失效模式与故障机理

1.元件损坏 / 短路故障
当NTC元件因异常工况受损时，其阻温特性会偏离正常线性关系。若电路中出现电流骤增（如硬气体温度异常升高），NTC电阻值会急剧减小，进而形成 “电阻下降 - 电流增大” 的恶性循环，最终可能导 致焊接点熔化、焊丝熔断、电极扩散甚至燃烧，引发短路失效。

2.阻抗漂移问题
NTC 热敏电阻作为高热敏性半导体元件，对环境温湿度极为敏感。若温湿度超出额定范围，元件可能因吸湿腐蚀或霉变导致阻抗漂移：金属电极部位受潮后易发生氧化反应，造成接触不良或局部短路，影响电阻值稳定性。

3.机械应力损伤
当电路启动瞬间，电流突变可能导致能量瞬间加载至热敏电阻。若产品在生产过程中存在工艺缺陷（如封装应力集中、内部焊点虚接），NTC元件可能因无法承受瞬时能量冲击而出现电阻值异常升高，甚至发生物理开裂。

三、故障排查与维护要点

在日常维护中，若NTC温度传感器出现异常，可从以下四方面切入排查：

●检查元件外观是否存在开裂、烧焦等物理损伤；

●测试阻抗值是否偏离标称范围，判断是否存在漂移或短路；

●验证电路启动瞬间的浪涌电流是否超过元件耐受阈值；

●评估环境温湿度是否超出产品规格书要求，排查受潮霉变风险。

通过系统性故障溯源，可精准定位NTC热敏电阻的损坏根因，为维修或选型优化提供依据。
